B-B-100M-AMMM-B-3-R2,5
Stok Durumu
Stok Var

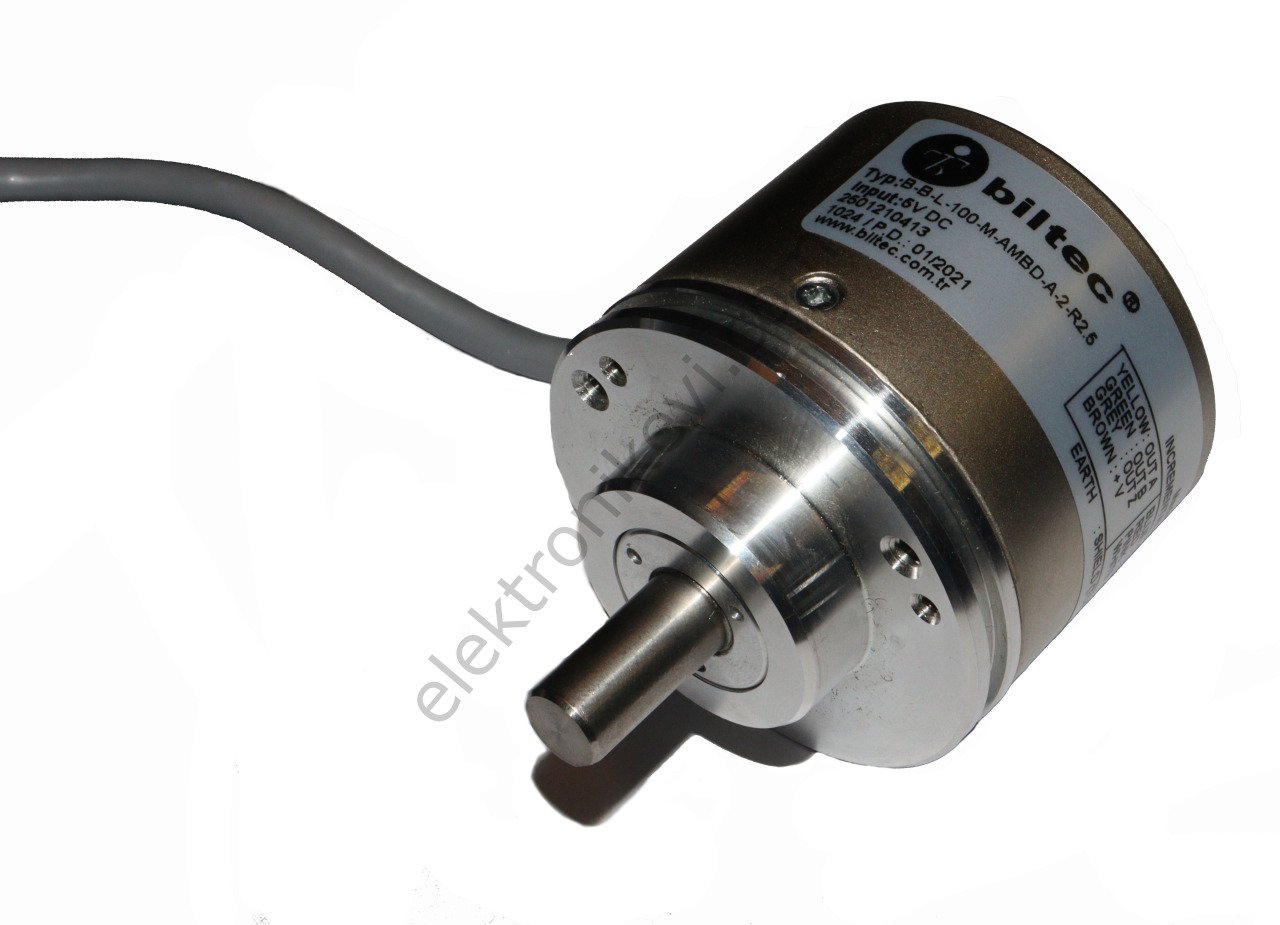

BİLTEC ENCODER 58 Göve Mil: 10MM 1000 Puls HTL A-B-Z - A’-B’-Z’
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Encoder B-B-100M-AMMM-B-3-R2,5
58 GÖVDE MİL: 10MM Sinyal Sayısı : 1000 PULS ENCODER
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Encoder 58 gövde milli encoderler 6-8-10 mil çapı olarak üretilmektedir Standart üretim mil: 8MM dir
Besleme Voltajı : 5 – 24 VDC
Çıkış Tipi : HTL Linedriver ( A-B-Z - A’-B’-Z’ Kanallı )
Puls Sayısı : 1000
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Encoder puls ve Özellikleri
Puls sayısı bir turdaki üretimler : 4--8-16-20-25-32-40-50-64-80-100-125-128-160-200-250-256-400-500-512-800-1000-1024 puls olarak MANYETİK üretim.
100-150-200-360-400-500-600-720-1000-1024-1800-2000-2048-2500-3600-4000-4096-5000 ve özel üretimlerle 20 000 puls a kadar optik üretim yapıla bilmektedir.
Push pull , HTL , Line Driver TTL , çıkışlı olarak ürün üretilebilir.
Max : 3500 rpm de çalışmaktadır.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Genel olarak kullanım alanları : makine otomasyon sektöründe ölçüm yapmak amacı ile sıkça kullanılırlar , Ambalaj makineleri , plastik makineleri , mermer makinaları, Cam kesme & temperleme makinalarında ve paketleme makinaların da kullanılır.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
BİLTEC 58 GÖVDE MİLLİ ENCODER (ENCODERLER) Sinyal üreticiler
Rotary Encoder (Sinyal Üretici) : bir milin dönme ya da ötelenme hareketine karşılık, sayısal(dijital) bir elektrik sinyali (kare ya da sincos dalga) üreten elektromekanik bir cihazdır.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
BİLTEC ENCODER
1.Şaftlarının Çalışma şekillerine göre; dönel olarak çalışan Encoder’ler (Rotary Encoder) ve doğrusal olarak çalışan Lineer Encoder olmak üzere ikiye ayrılırlar.
2.Encoder Şaftının, tahrik şaftına Bağlantı Şekillerine göre; Milli Tip (Shaft Encoder) ve Delik Milli Tip (Hollow Shaft Encoder) olmak üzere ikiye ayrılırlar.
3.Sinyallerin Oluşturulmasında Kullanılan Algılama (Sensör) Teknolojisine göre; Optik Algılamalı ve Manyetik Algılamalı Tipler olmak üzere ikiye ayrılırlar.
4.Bulundukları Gerçek Pozisyonlarının her adımda Belirlenip Belirlenememe özelliklerine göre; Artımsal (Incremental Encoder) ve Mutlak (Absolute Encoder) olmak üzere ikiye ayrılırlar.
5.Çıkış Sinyallerinin Dalga Yapılarına göre; Kare Dalga üreten ve sincos Dalga üreten Tipler olmak üzere ikiye ayrılırlar.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Encoder seçiminde Göz önüne alınması gereken kriterleri aşağıda sıralamaya çalışacağız.
Bu Sınıflamayı Incremental artımsal ve Absolute encoderler için Ayrı ayrı yapmanın Daha doğru olacağı kanetindeyiz.
Buna Göre incaremental Encoder Seçiminde Dikkat Edilmesi Gereken Hususları Aşağıdaki Gibi Sıralayabiliriz.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
PULS SAYISI: Uygulamanın Hassasiyeti İçin Bir Dönüşteki Puls/tur (ppr) ya da mm. başına Üretilen Sinyal Sayısı, Tamamen Kullanıcı Tercihine Bağlı Olarak belirlenir
ELEKTRİKSEL ÖZELLİKLER
ÇIKIŞ GERİLİMİ : Bazı Uygulamalarda Gerekebilir (Mesela ; Besleme Gerilimi 15-24VDC. İken Çıkış Gerilimi 5VDC.Olabilir vb.) Tamamen Kullanıcı Tercihine Bağlı Olarak
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
ÇIKIŞ ELEKTRONİĞİNİN TİPİ : (Line Driver/ Push-Pull / TTL / PNP / NPN / OC/Totem Pole vb.) Encoder’in Bağlanacağı Cihazın Özelliklerine, Kablo boyuna ve ortam şartlarına Bağlı Olarak
REFERANS ÇIKIŞININ GENLİĞİ : (90/180/derece) Uygulamanın Hassasiyeti ve Encoder’in Bağlanacağı Cihazın Özelliklerine Bağlı Olarak
PULS (sinyal) ARTIŞ YÖNÜ: Saat İbresi Yönü (CW) ya da Saat İbresi Tersi Yönü (CCW) Tamamen İmalatçının Tercihi olarak.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
FREKANS : Encoderin, Okunabilir özellikte Sinyal Çıkışı verilebildiği maksimum Frekans değeri olup, Uygulamanın Hızı, Kontrolcünün Maksimum çalışma Frekansı ve Kullanılacak olan encoderin Puls sayısı ve Mekanik olarak Dönebileceği Maksimum Devir Sayısı tarafından Sınırlandırılan ve Kullanıcı tarafından mutlak Göz Önüne alınması gereken Bir husustur.
Rotary encoder türkiye, encoder türkiye , encoder üreticisi türkiye , enkoder türkiye , encoder temsilcisi türkiye , rotary encoder temsilci, rotary encoder üreticisi , encoder satışı ve Üreticisi.
Biltec B-B-100M-AMMM-B-3-R2,5 Encoder
Britsh Encoder, Autonics,Tamagawa,Siemens,BEI,Elap,Opkon,Elco,Yumo,C-lin Encoder Türkiye
