B-F-80H-CFMM-A-2-R2
Stok Durumu
Stok Var
Biltec Encoder B-F-80H-CFMM-A-2-R2
Biltec B-F-80H-CFMM-A-2-R2 Encoder

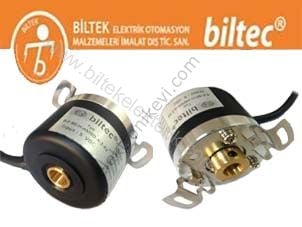

BİLTEC ENCODER HOLLOW SHAFT 40 Göve Hollow Shaft: 8MM 3600 Puls Linedriver A-B-Z – A’-B’-Z’
40 GÖVDE Delik Çapı : 8MM Sinyal Sayısı : 3600 PULS ENCODER
Biltec B-F-80H-CFMM-A-2-R2 Encoder
Encoder : 40 gövde delik (hollow shaft ) encoderler 6-8 Delik çapı olarak üretilmektedir Standart üretim delik : 8MM dir
Besleme Voltajı : 5 VDC
Çıkış Tipi : TTL Linedriver ( A-B-Z – A’-B’-Z’ Kanallı)
Puls Sayısı : 3600
Gövde Çapı : 40 MM
Kablo Boyu : 2 MT
Biltec B-F-80H-CFMM-A-2-R2 Encoder
Encoder puls ve Özellikleri :
Puls sayısı bir turdaki üretimler : 4--8-16-20-25-32-40-50-64-80-100-125-128-160-200-250-256-400-500-512-800-1000-1024 puls olarak MANYETİK üretim.
300-360-400-500-512-600-720-800-1000-1024-1800-2000-2048-2500-3600-4000-4096 ve 5000 puls a kadar optik üretim yapıla bilmektedir.
Push pull , HTL , Line Driver TTL , çıkışlı olarak ürün üretilebilir.
Max : 3500 rpm D/DK de çalışmaktadır.
Biltec B-F-80H-CFMM-A-2-R2 Encoder
Genel olarak kullanım alanları : makine otomasyon sektöründe ölçüm yapmak amacı ile sıkça kullanılırlar , Ambalaj makineleri , plastik makineleri , mermer makinaları, Cam kesme & temperleme makinalarında ve paketleme makinaların da kullanılır.
BİLTEC 40 GÖVDE MİLLİ ENCODER (ENCODERLER) Sinyal üreticiler
Rotary Encoder (Sinyal Üretici) : bir milin dönme ya da ötelenme hareketine karşılık, sayısal(dijital) bir elektrik sinyali (kare ya da sincos dalga) üreten elektromekanik bir cihazdır.
Biltec B-F-80H-CFMM-A-2-R2 Encoder
BİLTEC ENCODER
1.Şaftlarının Çalışma şekillerine göre; dönel olarak çalışan Encoder’ler (Rotary Encoder) ve doğrusal olarak çalışan Lineer Encoder olmak üzere ikiye ayrılırlar.
2.Encoder Şaftının, tahrik şaftına Bağlantı Şekillerine göre; Milli Tip (Shaft Encoder) ve Delik Milli Tip (Hollow Shaft Encoder) olmak üzere ikiye ayrılırlar.
3.Sinyallerin Oluşturulmasında Kullanılan Algılama (Sensör) Teknolojisine göre; Optik Algılamalı ve Manyetik Algılamalı Tipler olmak üzere ikiye ayrılırlar.
4.Bulundukları Gerçek Pozisyonlarının her adımda Belirlenip Belirlenememe özelliklerine göre; Artımsal (Incremental Encoder) ve Mutlak (Absolute Encoder) olmak üzere ikiye ayrılırlar.
5.Çıkış Sinyallerinin Dalga Yapılarına göre; Kare Dalga üreten ve sincos Dalga üreten Tipler olmak üzere ikiye ayrılırlar.
Biltec B-F-80H-CFMM-A-2-R2 Encoder
Encoder seçiminde Göz önüne alınması gereken kriterleri aşağıda sıralamaya çalışacağız.
Bu Sınıflamayı Incremental artımsal ve Absolute encoderler için Ayrı ayrı yapmanın Daha doğru olacağı kanetindeyiz.
Buna Göre incaremental Encoder Seçiminde Dikkat Edilmesi Gereken Hususları Aşağıdaki Gibi Sıralayabiliriz.
Biltec B-F-80H-CFMM-A-2-R2 Encoder
PULS SAYISI: Uygulamanın Hassasiyeti İçin Bir Dönüşteki Puls/tur (ppr) ya da mm. başına Üretilen Sinyal Sayısı, Tamamen Kullanıcı Tercihine Bağlı Olarak belirlenir
Britsh Encoder, Autonics,Tamagawa,Siemens,BEI,Elap,Opkon,Elco,Yumo,C-lin Encoder Türkiye
